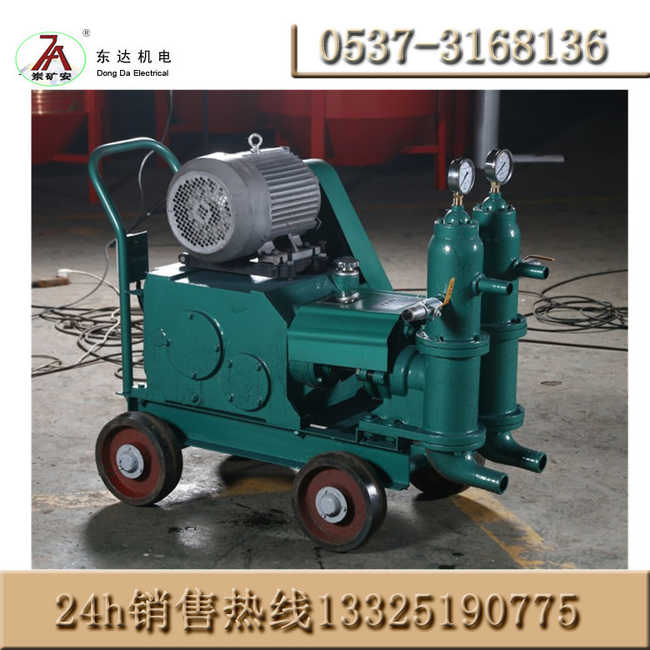

HJB-6電動注漿泵，WSB-3/h雙液注漿泵，WSB-6/h水泥漿注漿泵
1 注漿泵的用途
1.1 在建筑工程中，用于垂直及水平輸送灰漿；
1.2 在冶金鋼鐵部門中，用于維修高爐及其它設備；
1.3 在國防工程、人防工程及礦山、坑道施工中用于灌漿；
1.4 在化工部門中用于輸送漿狀原料（色漿、涂料）、磁性材料和其它介質；
1.5 在農田、水利工程中，用于加固大壩。沙地打井用于加固并壁漿；
1.6 在鐵路建設中，用于橋梁、涵洞的灌漿加固；
1.7 預應力構件工程用于灰漿注入擴張等；
1.8 在火力發電廠用于輸送粉煤灰灰漿；
1.9 在公路路面維護中，用于水泥砼路面板底脫空壓漿。
2 注漿泵的技術規格
|
序號 |
項目 |
WSB-3/h |
WSB-6/h |
|
1 |
灰漿輸送量（m3/h） |
3 |
6 |
|
2 |
工作壓力（MPa） |
1.5-3 |
4-6 |
|
3 |
電動機功率（KW） |
4 |
5.5 |
|
4 |
電動機轉速（r/min） |
1440 |
1440 |
|
5 |
柱塞缸數 |
1 |
2 |
|
6 |
排漿口膠管內徑 |
32 |
32 |
|
7 |
進漿口膠管內徑 |
64（2.5″） |
64（2.5″） |
|
8 |
外形尺寸（長×寬×高）(mm) |
1033×474×890 |
1952×480×940 |
|
9 |
重量(Kg) |
250 |
320 |
3 可泵灰漿
3.1 注漿泵用砂應過篩，**粒徑不大于5mm。砂粒粒徑1mm以下的砂質量占總砂量的60%以上。
3.2 注漿中不得混入石子及其它雜物（如；鐵釘、草木等）。
3.3 應為拌合均勻的勻質灰漿，不得有干砂及硬塊。
3.4 漿稠度值為不小于8cm，稠度計重300g。
4 注漿泵的構造與原理
注漿泵由傳動機構和泵體兩部分組成，裝于底座上（見圖一），由三角皮帶及一對齒輪將電動機回轉運動傳送至曲軸，再通過連桿、十字頭使活塞產生往復運動，齒輪箱為封閉式，采用飛濺潤滑方式潤滑各運動部分。
注漿由吸入閥經泵缸壓送至空氣室排出，在空氣室上裝有泄?jié){閥及壓力安全裝置，注漿泵采用了電器自動控制安全裝置。當空氣室壓力超過額定工作壓力時，通過控制回路切斷注電路電流，使電機自動停止運轉。
5 注漿泵的電器設備
|
名稱 |
型號 |
規格 |
數量 |
備注 |
|
電動機 |
Y112M-4 |
4KW、380V、1440 r/min |
1 |
WSB-3/h |
|
Y132S-4 |
5.5KW、380V、1440 r/min |
1 |
WSB-6/h |
|
|
配電箱 |
UKX-1 |
/ |
1 |
WSB-3/h WSB-6/h |
